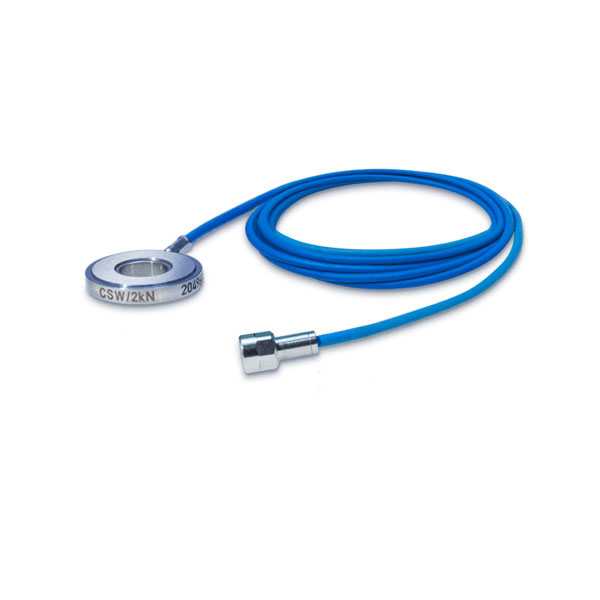

HBM PACEline CSW系列剪切力用压电力垫圈

PACEline CSW 微型压电力垫圈：用于剪切力测量，量程 1 kN 到 8 kN

PACEline CSW 系列的压电力垫圈能够可靠地测量电缆方向的剪切力。高度仅3至5 mm之间，CSW 力垫圈能显著得节省空间，具有与 PACEline CLP  力垫圈 （用于测量法向力）相同的尺寸。通过将CLP 与至少两个CSW 力垫圈以不同方向结合安装，可以建立非常小的测量系统来同时测量不同方向的力。PACEline CSW 系列力垫圈采用防锈蚀材料制成，设备防护等级为IP65。

小巧可靠

安装高度: 3.5mm（1kN）至5mm（8kN）

外径：16 mm至36 mm（取决于量程）

IP65高防护等级电缆

对电磁干扰不灵敏

可靠力测量，即使在狭窄的空间和/或不利的环境条件下（电磁兼容，湿度）。

快速，更大的测量范围

具有更广量程

低串扰

高频

低漂移

由于测量范围广，可用一个传感器执行不同的测量任务。与CLP相结合，可组成多轴测量系统。

精心设计

电荷放大器已在业界得到验证-也可提供更高的设备保护等级

与测量对象电隔离的加法盒和放大器

大量选择低噪音电缆和延长适配器。

附件齐备，测量系统可以快速安装。安装时不需要额外的绝缘垫圈（由于电气隔离）。
